呼吸機濾芯裝配技術方案

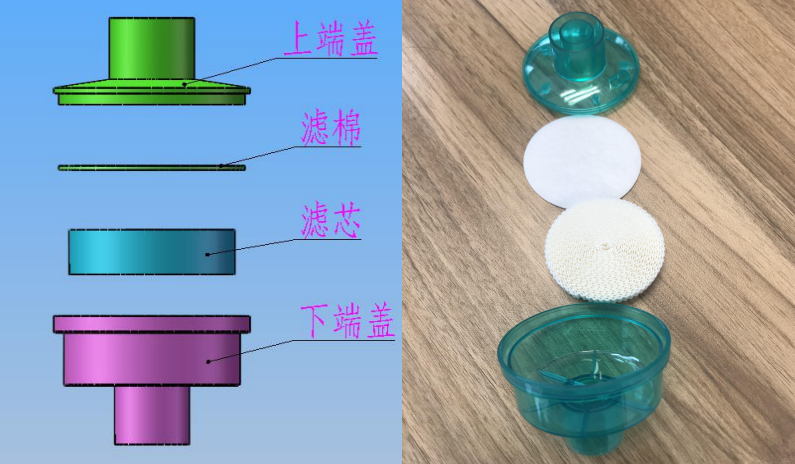

客戶需求

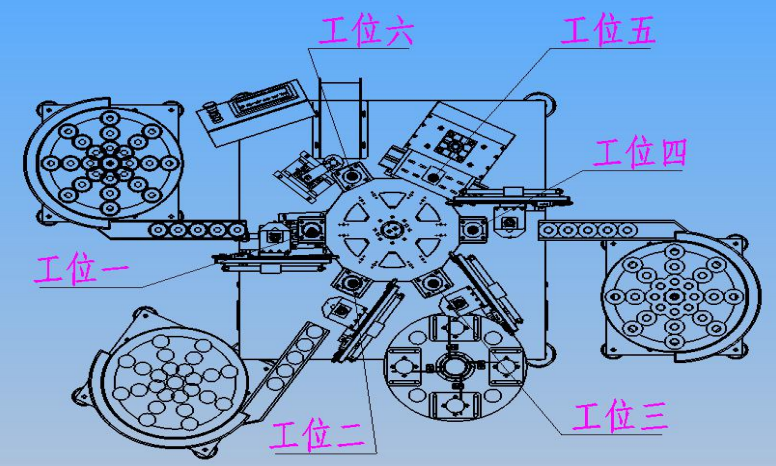

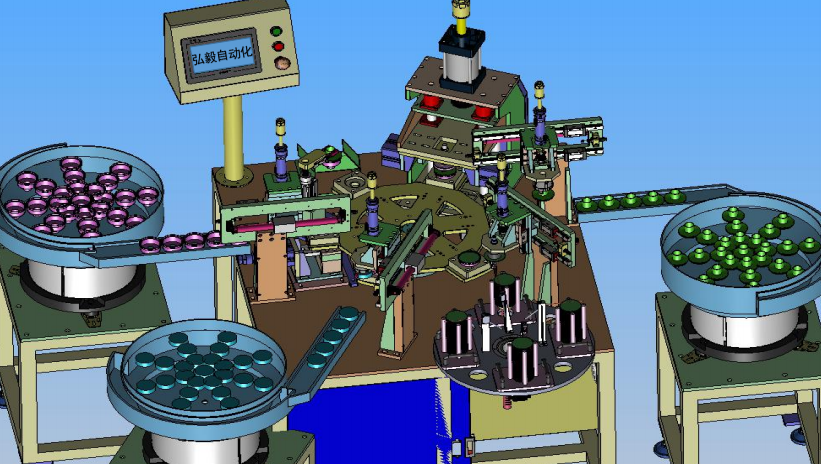

濾芯自動化組裝布局

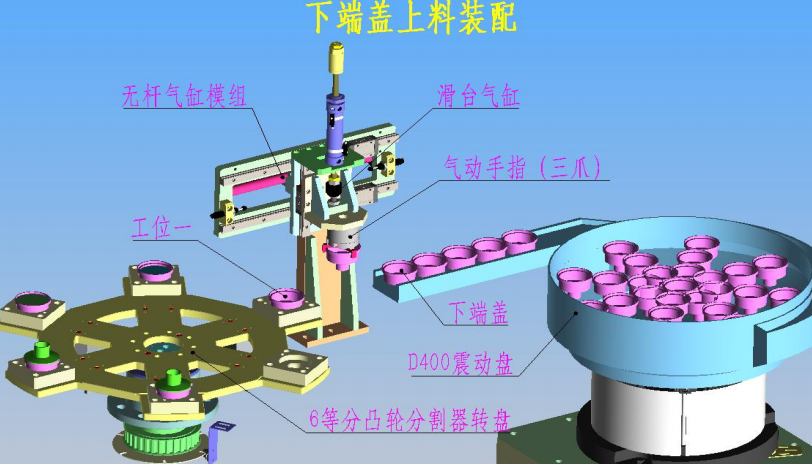

工位一圖解
工位一簡述
?下端蓋上料裝配簡述：
?1.構成：φ400震動盤、無桿氣缸模組、Z軸氣動滑臺、氣動手指（三爪）。
?2.原理：人工將上端蓋定量放入震動盤內，上端蓋在直震器震動至料口（料口時刻備料狀態）。
? Z軸氣動滑臺下行到位，氣動手指（三爪）夾持下端蓋， Z軸氣動滑臺上行到位，無桿氣缸模組移動至放料位上方等待。
?凸輪分割器到位后， Z軸氣動滑臺下行到位，氣動手指（三爪）松開下端蓋放入工件組裝治具內， Z軸氣動滑臺上行到位，無桿氣缸模組移動至取料位。
?周期循環，每一周期模組處于放料位上方（三爪氣動手指夾持下端蓋）， 等待凸輪分割器到位。

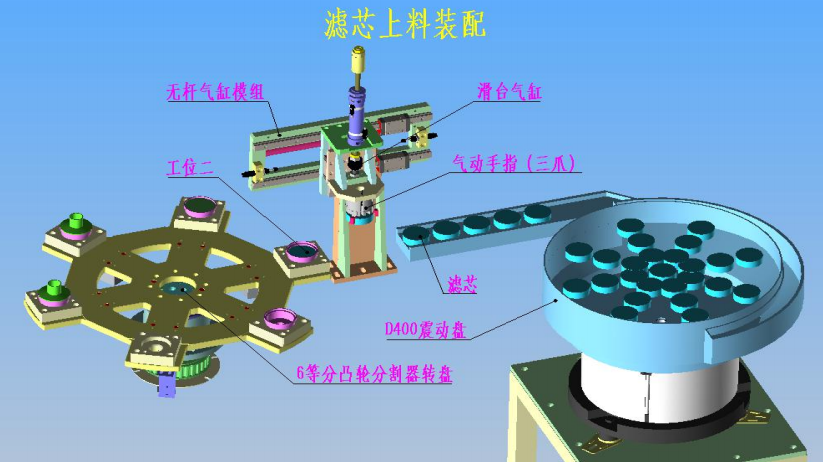

工位二圖解
工位二簡介
? 濾芯上料裝配簡述：
? 1.構成：φ400震動盤、無桿氣缸模組、Z軸氣動滑臺、氣動手指（三爪）。
? 2.原理：人工將濾芯定量放入震動盤內，濾芯在直震器震動至料口（料口時刻備料狀態）。
? Z軸氣動滑臺下行到位，氣動手指（三爪）夾持濾芯， Z軸氣動滑臺上行到位，無桿氣缸模組移動至放料位上方等待。
?凸輪分割器到位后， Z軸氣動滑臺下行到位，氣動手指（三爪）松開濾芯放入工件組裝治具內， Z軸氣動滑臺上行到位，無桿氣缸模組移動至取料位。
?周期循環，每一周期模組處于放料位上方（三爪氣動手指夾持濾芯）， 等待凸輪分割器到位。

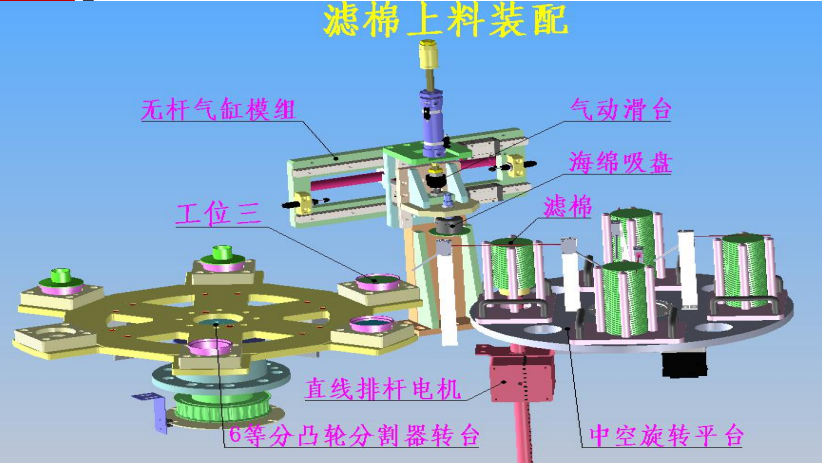

工位三圖解
工位三簡介
?濾棉上料裝配簡述：
?1.構成：4工位中空旋轉平臺+直線排桿電機機構、無桿氣缸模組、Z軸氣動滑臺、海綿吸盤。?
2.原理：人工將濾棉定量放入4工位中空旋轉平臺治具中（治具定位銷快裝），抓取位治具下通過排桿電機將濾棉頂升至同一位置（光電到料感應）（料口時刻備料狀態）。
? Z軸氣動滑臺下行到位，海綿吸盤吸取濾棉， Z軸氣動滑臺上行到位，無桿氣缸模組移動至放料位上方等待。
?凸輪分割器到位后， Z軸氣動滑臺下行到位，海綿吸盤真空回路斷氣將濾棉放入工件組裝治具內， Z軸氣動滑臺上行到位，無桿氣缸模組移動至取料位。
?周期循環，每一周期模組處于放料位上方（海綿吸盤吸取濾棉狀態）， 等待凸輪分割器到位。

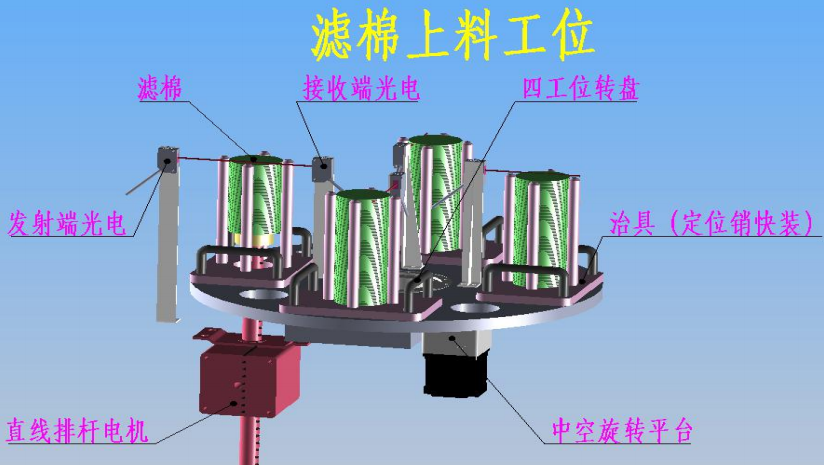

工位三~濾棉備料工位圖解
工位三~濾棉備料工位簡介
?濾棉備料簡述：
?1.構成：
?中空旋轉平臺、直線排桿電機機構、濾棉治具、伺服電機、 對射光電。
?2.原理：
?人工將濾棉定量放入4工位中空旋轉平臺治具中（治具定位銷快裝），中空旋轉平臺旋轉確保抓取位下方濾棉治具中有料狀態。
?抓取位濾棉治具下通過排桿電機將濾棉頂升至同一位置備料（光電到料檢測回饋），便于濾棉吸?。〞r(shí)刻備料狀態）。
?周期循環，每一周期中空旋轉平臺旋轉確保抓取位下方濾棉治具中有料狀態和抓取位濾棉治具下通過排桿電機將濾棉頂升至同一位置備料）等待濾棉吸取。

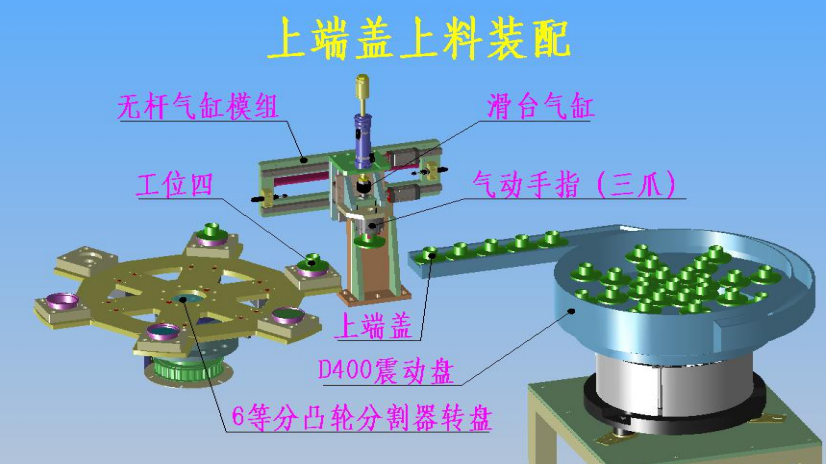

工位四圖解
工位四簡介
? 上端蓋上料裝配簡述：
? 1.構成：φ400震動盤、無桿氣缸模組、Z軸氣動滑臺、氣動手指（三爪）。
? 2.原理：人工將上端蓋定量放入震動盤內，上端蓋在直震器震動至料口（料口時刻備料狀態）。
? Z軸氣動滑臺下行到位，氣動手指（三爪）夾持上端蓋， Z軸氣動滑臺上行到位，無桿氣缸模組移動至放料位上方等待。
?凸輪分割器到位后， Z軸氣動滑臺下行到位，氣動手指（三爪）松開上端蓋放入工件組裝治具內， Z軸氣動滑臺上行到位，無桿氣缸模組移動至取料位。
?周期循環，每一周期模組處于放料位上方（三爪氣動手指夾持上端蓋）， 等待凸輪分割器到位。

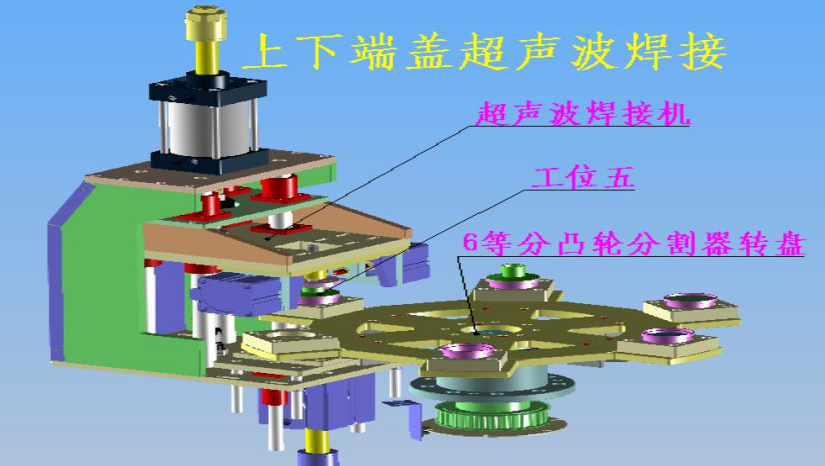

工位五圖解

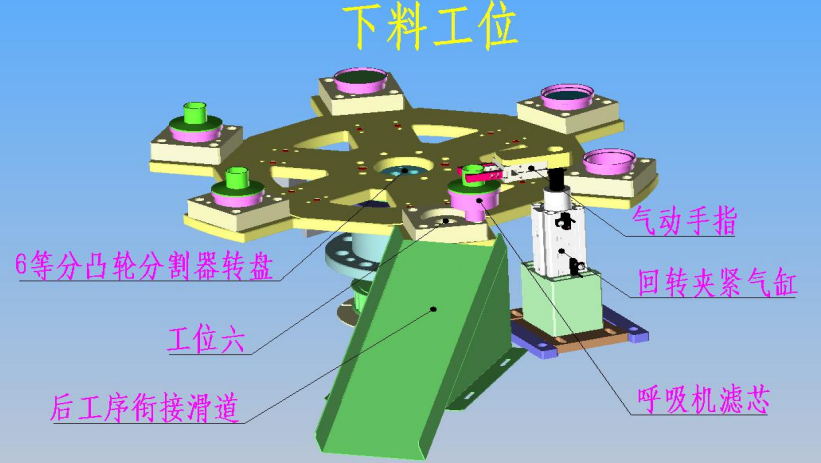

工位六圖解
工位六簡介
? 呼吸機濾芯下料簡述：
? 1.構成：回轉夾緊氣缸、氣動手指。
? 2.原理：凸輪分割器到位，回轉夾緊氣缸旋轉至取料位（回轉夾緊氣缸下壓有一段直線行程，旋轉取料可以避開與濾芯工裝治具運動干涉），氣動夾指夾取呼吸機濾芯。
? 回轉夾緊氣缸旋轉至放料位，氣動夾指松開呼吸機濾芯滑入后工序銜接滑道。
?周期循環，每一周期回轉夾緊氣缸旋轉至放料位，等待凸輪分割器到位。
生產節拍
? 呼吸機濾芯自動化裝配節拍：
? 1. 凸輪分割器旋轉時間：1秒
? 2.工位一時間：1s、工位二時間：1s、工位三時間：1s、工位四時間：1s、工位五時間：2s、工位五時間：1s。
? 總結拍時間：1+2+（0.5預算）=3.5s
